Hardware - Anschlüsse & technische Details
- I/O-Anschlüsse digital (Zähler-Eingang, Funktionstasten, Digital- und PWM-Ausgang)
- I/O-Anschlüsse analog (Spannungs- und Analog-Eingänge, Analog-Ausgänge)
- serielle Schnittstellen RS485, RS232, I2C
- Anschluss für TFT VGA 640x480 LCD
- Compact Flash Card als Datenträger
- Hardware-Uhr batteriegestützt
- Eingangsspannung 9.30 VDC
- Leistung: 4.4W (typisch)
Software
- schnell auf dem PC programmiert mit der integrierten Entwicklungsumgebung „eigerStudio“
- frei von Softwarelizenzen oder Runtime Fees
- besonders stark im grafischen Bereich (ausser Videos)
- Ihre Bedienoberflächen und Ihre Daten sind auf der CFC gespeichert. Hunderte von Views (Bildschirmseiten) und Bildern / Grafiken haben auf einer CFC Platz
- Zur grafischen Gestaltung Ihrer Touch-Applikationen können Sie auch MSWord, Excel, Photoshop u.a. Programmen benutzen und Inhalte von Webseiten einbeziehen
- ausführliche Programmier-Anleitungen (vgl. Download-Seite)
- Programmierbeispiele, Applikation Notes (vgl. Download-Seite)
Art.Nr. K2001 - Plug&Play
Umfassende Ausrüstung und uneingeschränkte Funktionalität zum Kennenlernen und Evaluieren des eigerPanels. Damit entwickeln Sie Ihren Touchscreen Prototypen.
Spezialpreis: CHF 550.-- (Dieses Spezialangebot ist auf 1 StarterKit begrenzt).
Inhalt des StarterKits:

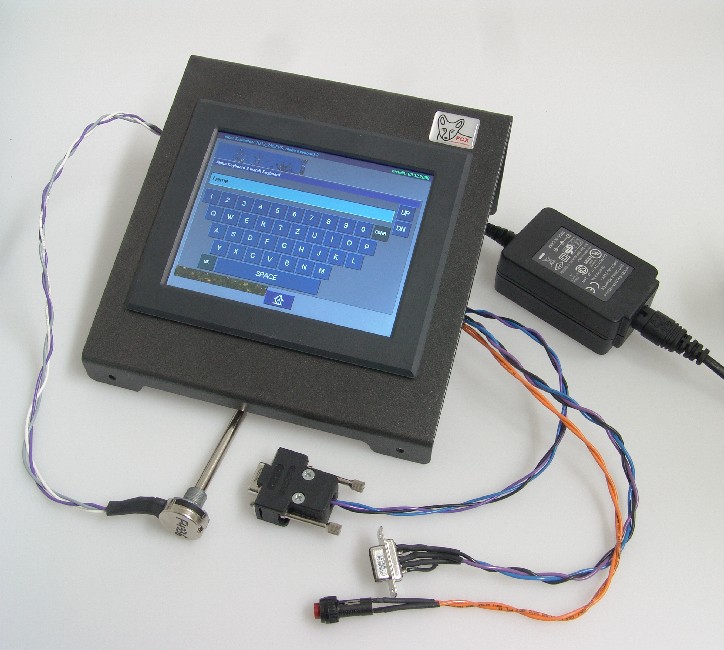

- eigerPanel57H im Gehäuse mit Tischhalterung (vgl. Abbildung)
- Netzteil 230VAC-12VDC
- Multi Card Reader (USB)
- Compact Flash Card
- Pixel-Massstab 5.7"
- eigerStarterCD mit Entwicklungs-Software, Tutorials, Application Notes, Anwendungsbeispielen
- Kabel FOX-COM1 (UART1) mit Reset
- Kabel FOX-COM2 (UART2)
- Kabel FOX-COM2 als DTE
- FOX-Linear-Potentiometer
- FOX-NTC-Sensoren (2x10kΩ)
- Neu: vollständiges Stecker- und Kabel-Set zu allen verfügbaren I/O's des eigerPanels57 inkl. Crimpkontakten

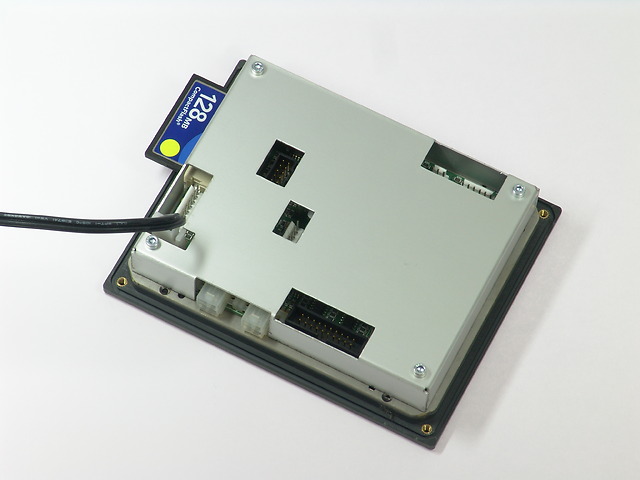

Der Touchscreen des eigerPanel57 präsentiert sich frontseitig mit Kunststoffrahmen. Rückseitig ist der Touchscreen mit Stahlrahmen im Kunststoffrahmen fixiert und die dahinter liegende Rechner-Platine F57H bzw. F57C mit einer Aluminium-Abdeckung geschützt.
Das eigerPanel57 im Einbau-Rahmen befestigen Sie mit vier Schrauben in Ihrem Gehäuse. Das eigerPanel57 gibt es neu als Standard- und als Kompaktversion:
Standard-Version (K2041)
- eigerPanel 57H (Art.Nr. K2041) für die Evaluation, die Software-Entwicklung und für Anwendungen, wo die CompactFlash Card (CFC) öfters ausgewechselt werden muss.
- Die CFC ist von aussen auswechselbar. Im Gehäuse ist zu diesem Zweck eine Öffnung vorhanden (vgl. Bild nebenan).
- Preis auf Anfrage
Kompakt-Version (K2040)
- eigerPanel 57C (Art.Nr. K2040) für den platzsparenden Einbau.
- Die CompactFlash Card liegt kompakt über der Rechnerplatine und ragt nicht aus dem Gehäuse. Für den Kartenwechsel muss die Aluminium-Abdeckung abgeschraubt werden.
- Preis auf Anfrage

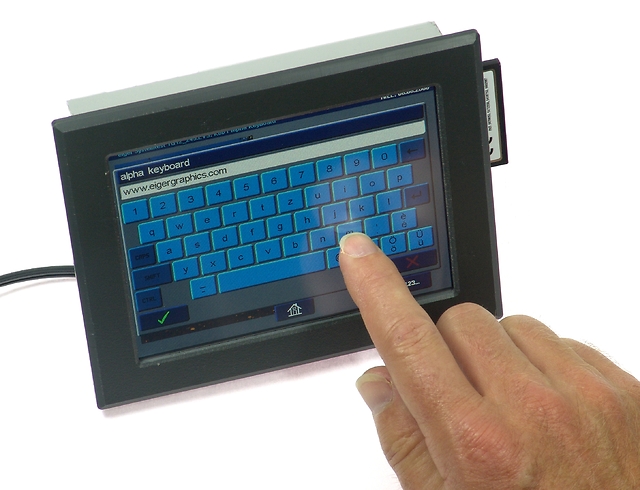

eigerPanel 57H (K2041), CompactFlash Card nach aussen gerichtet.

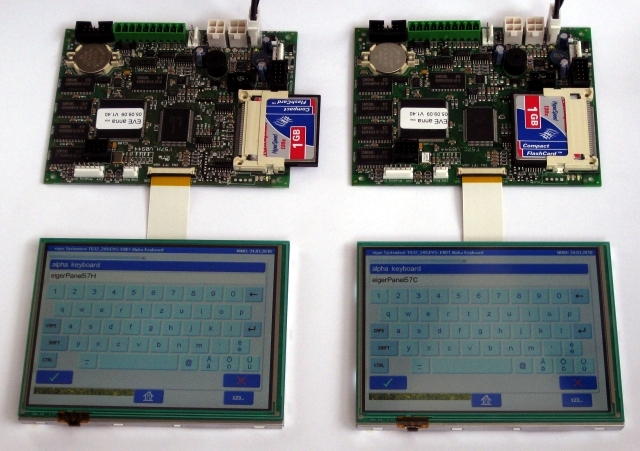

Die OEM-Versionen bestehen aus der Rechner-Platine F57H bzw. F57C und einem 5,7" TFT VGA Touchscreen mit LED Hinterleuchtung und Touchpanel. Rechner und Display sind verbunden mit einem Flachkabel.
- Standard-Version (Art.Nr. K2003). Die CFC ist nach aussen gerichtet.
- Kompakt-Version (Art.Nr. K2051). Die CFC ist nach innen gerichtet.
- Preise auf Anfrage
Standard-Version K2003
eigerPanel57H OEM, CFC nach aussen
Kompakt-Version K2051
eigerPanel57C OEM, CFC nach innen
